板式换热器

时间:2021-08-01   访问量:2092
板式换热器

板式换热器

 工作原理:

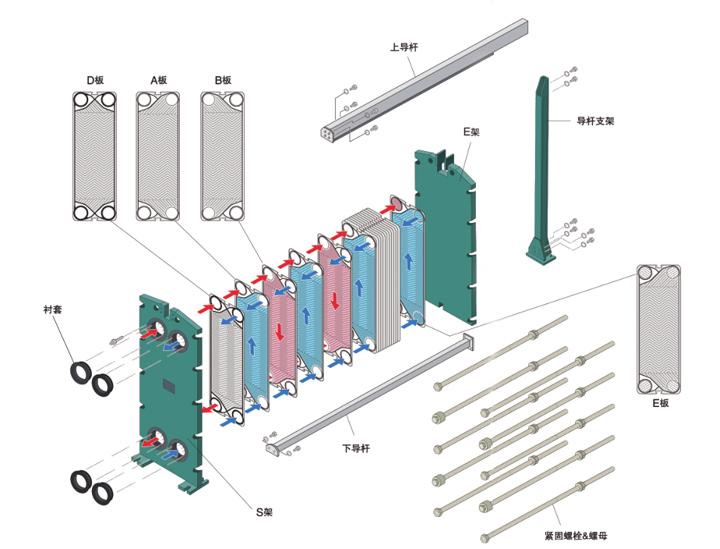

       板式热交换器是由一组波纹金属板组成,上有四个角孔,供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封垫片,将流体通道密封,并且引导流体交替地流至各自的通通内,形成热交换。流体的流量,物理性质,压力降和温度差决定了板片的数量和尺寸。板片的波纹不仅提高了湍流程度并且形成许多支撑点,足以承受介质间的压力差,金属板和活动压紧板悬挂在上导杆上并由下导杆定位,而杆端则固定在支撑柱上,但如果其中一种液体或两种液体在换热器内不止通过一次,则接口应开在固定板和活动压紧板上,在大多数场合使用单程,所有管路都连接固定压板上,检查拆鞋打开换热器,不必拆卸管道。

先进的板式结构:

       与其他换热器相比,垫片可拆式换热器结构紧凑;可以在0.5-1℃的温差下进行热交换,设计高达30Bar,处理量可达4500m3/h;改进后的板片导流设计,有效防止板片结垢,提高传热系数高可达8000w/m2.k

多变的工况选择:

        丰富的板型,多种角度,多种槽深,不同的综合形成一款较适合工况的合适的换热器,板片定位系统和单边流设计以及特殊的夹紧尺寸标识。便于安装接管、运行维护。备有不同材质的换热器,例如不锈钢。钛或其他特殊合金制成的板片,以满足不同工业需求。热混合形式。通过改变流动方式或增加流道数量,可以达到无数种组合,从两种流体单一逆流方式到三种或者以上的流体的多流程流动方式,均可以做到。为设计师提供了合理的选择来满足不同的工况需求。



可见的经济效益:

       板片均次成型,采用高精度的模具。减少板片物理应力和提高板片的均衡性,大大延长板片的使用寿命;板片易于接近检查,便于手工清洗。在许多场合可以用逆流冲洗加以清洗,日常清洗不需耗费太多时间,无需专门培训人员;全部系列采用免粘贴形式,减少运行维护成本,方便维修。传热和压力可以调节,通过板片的组合在传热系数和压力降得调整,得到良好的传热系数,从而减少设备投资;经济型,由于其传热系数高、安装和维修简便使得初期投资和运行维护成本大大降低。

 143.jpg  144.png

公司拥有丰富的产品型号和规格组合,根据工况需求提供量多经济和性能稳定的换热方案,满足暖通/供暖/制冷和工业等领域需求

板片材质

适合流体

不锈钢(304/316/316L

净水、河川水、食用油、矿物油

钛及钛肥(Ti/Ti-pd

海水、盐水、盐化物

254O

稀硫酸、稀疏盐化物水溶液、无机水溶液

HASTELLOYC276/D205/B2G

浓硫酸、盐酸、硝酸

镍(Ni

高温、高浓度苛性钠

ALLOY

需要特殊合金满足的流体



密封垫材质

使用温度

适合流体

NBR

-15+130

水、海水、盐水、矿物油

HNBR

-15+160

高温矿物油、高温水

EPDM

-25+150

热水、水蒸汽、酸、碱

HEPDM

-25+180

热水、水蒸汽、酸、碱

Viton

-5+180

酸、碱、流体



框架材质

接口材质

标准:碳钢喷漆

标准:SS不锈钢衬套

特殊:包不锈钢

特殊:合金钢、哈氏合金、钛

整体不锈钢

jing橡胶、三元乙丙橡胶



产品参数:
压力范围:不大于2.5MPa
 大处理量:1500/h
 小处理量:1/h
组装面积范围:800
温度大体范围:-50——350℃
 大接口:DN350
 小接口:DN32
热负荷:10MW
板片厚度:0.5——0.8mm
